سازه نگهبان قلب تپنده ایمنی در هر پروژه ساخت‌وساز است که وظیفه مهار فشار جانبی خاک و جلوگیری از ریزش دیواره‌های گودبرداری شده را بر عهده دارد.
امروزه با افزایش تراکم ساختمان‌ها در کلان‌شهرها، موضوع گودبردای در تهران به دلیل حساسیت ساختمان‌های مجاور و لوله‌های تأسیساتی زیرزمینی، به یک تخصص مهندسی پیچیده تبدیل شده است که نیازمند دانش عمیق ژئوتکنیک و تجربه اجرایی بالاست.
در این مقاله، از ضرورت‌های ایمنی گرفته تا جزئی‌ترین روش‌های اجرایی و عوامل مؤثر بر قیمت را بررسی خواهیم کرد.
وقتی زمینی را برای ساخت پی یا طبقات منفی حفر می‌کنیم، تعادل طبیعی خاک منطقه را بر هم می‌زنیم.
خاک که تا پیش از این توسط لایه‌های کناری خود مهار شده بود، اکنون با یک فضای خالی مواجه می‌شود و تمایل دارد به سمت مرکز گود حرکت کند.
این حرکت در صورت عدم کنترل، منجر به رانش زمین و تخریب سازه‌های اطراف می‌شود. به همین دلیل طراحی دقیق یک سیستم محافظتی توسط تیم‌های با تجربه مانند آی تخریب، اولین اولویت هر سازنده هوشمندی است.
📞 مشاوره رایگان جهت استعلام قیمت اجرای سازه نگهبان
همین حالا با کارشناسان گروه آی تخریب تماس بگیرید:

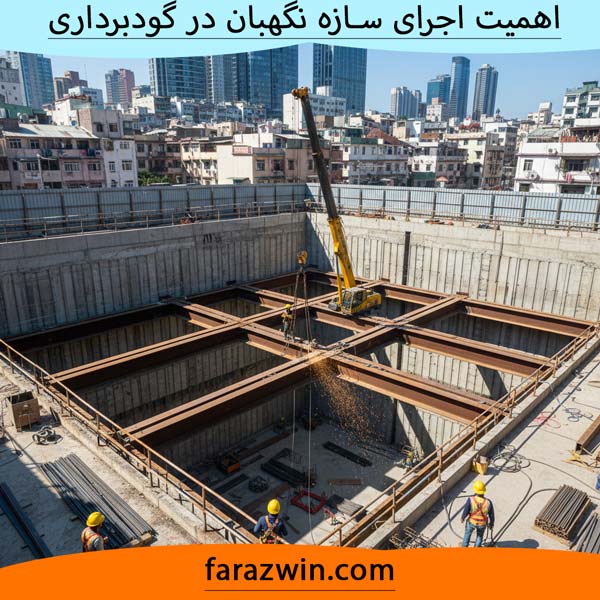

اهمیت اجرای سازه نگهبان در گودبرداری‌های عمیق
بسیاری از سازندگان تصور می‌کنند که گودبرداری‌های کم‌عمق نیازی به مهاربندی ندارند، اما واقعیت این است که جنس خاک و وزن ساختمان‌های همجوار تعیین‌کننده اصلی هستند.
حتی در یک گود ۲ متری، اگر خاک دستی یا سست باشد، خطر ریزش جان انسان‌ها را تهدید می‌کند.
در اینجا به دو مورد از موارد اهمیت اجرای سازه نگهبان اشاره شده:
۱- پیشگیری از حوادث جانی و خسارات مالی
ایمنی کارگران ساختمان و عابرین پیاده اولین اولویت در مهندسی عمران است. ریزش دیوار گود معمولاً بدون هشدار قبلی و در چند ثانیه رخ می‌دهد.
وزن عظیم توده خاک اجازه هیچ واکنشی را به افراد نمی‌دهد. بنابراین، اجرای سازه نگهبان تنها یک مرحله فنی نیست، بلکه یک مسئولیت اخلاقی و انسانی برای سازنده است.
۲- محافظت از ساختمان‌های همجوار و بافت فرسوده
بسیاری از ساختمان‌های مجاور در زمان تخریب ساختمان در تهران، بافت قدیمی دارند یا فونداسیون آن‌ها سطحی است.
هرگونه تغییر شکل در خاک زیر این بناها می‌تواند باعث نشست نامتقارن، ایجاد ترک در دیوارها و حتی فروریختن کل بنا شود.
با استفاده از روش‌های مدرن پایدارسازی، می‌توان تغییر مکان‌های جانبی خاک را به حداقل رساند.
انواع متداول سازه نگهبان و کاربرد آن‌ها
انتخاب نوع سیستم محافظتی به عوامل متعددی از جمله عمق گود، نوع خاک، تراز آب زیرزمینی و وضعیت سازه‌های مجاور بستگی دارد.
مهندسین آی تخریب با تحلیل‌های دقیق، بهینه‌ترین روش را برای پروژه شما انتخاب می‌کنند.
۱- روش خرپایی (Truss Method)
این روش سنتی‌ترین و پرکاربردترین متد در گودهای شهری با عمق کم تا متوسط (تا ۱۰ متر) در ایران است.
در این روش، بارهای جانبی خاک از طریق اعضای مایل به کف گود منتقل می‌شوند. از مزایای اصلی آن عدم نیاز به اجازه همسایه‌ها برای ورود به زیر ملک آن‌هاست.
۲- نیلینگ یا میخ‌کوبی خاک (Soil Nailing)
نیلینگ یک روش پایدارسازی از داخل خاک است که در آن خاک با استفاده از میلگردهای فولادی مسلح می‌شود. این روش برای گودهای عمیق و زمین‌های وسیع بسیار عالی است.
در عملیات تخریب ساختمان در کرج، نیلینگ به دلیل سرعت بالا و حذف المان‌های مزاحم داخلی، بسیار محبوب است.
۳- روش مهار متقابل (Strutting)
برای زمین‌های با عرض کم، استفاده از مهارهای متقابل (استرات‌ها) که دو دیواره روبرو را به هم متصل می‌کنند، بسیار اقتصادی است.
این روش صلبیت بالایی دارد و برای مهار دیواره‌هایی که حساسیت نشست بالایی دارند، انتخابی هوشمندانه است.
مراحل اجرای گام‌به‌گام سازه نگهبان
اجرای پایداری گود یک فرآیند مهندسی است که باید با دقت و طبق اولویت‌بندی زیر انجام شود:
۱. مطالعات ژئوتکنیک: قبل از شروع هرگونه حفاری، باید نمونه‌برداری از خاک انجام شود تا پارامترهایی مثل چسبندگی و زاویه اصطکاک خاک مشخص گردد.
۲. طراحی و محاسبات: مهندس محاسب بر اساس داده‌های آزمایش خاک، نقشه‌های اجرایی شامل سایز پروفیل‌ها و فواصل نصب مهاربندها را تهیه می‌کند.
۳. حفر چاه‌های دستی: در روش خرپایی، ابتدا چاه‌هایی در امتداد دیواره‌ها حفر شده و ستون‌های عمودی در آن‌ها قرار گرفته و پاشنه آن‌ها بتن‌ریزی می‌شود.
۴. خاکبرداری مرحله‌ای: یکی از اشتباهات رایج، خاکبرداری تا عمق نهایی است. خاکبرداری باید به صورت پله‌پله و همزمان با مهاربندی جداره‌ها پیش برود.
۵. مانیتورینگ و پایش: در طول پروژه، جابجایی دیواره‌ها باید با دوربین نقشه‌برداری رصد شود تا در صورت بروز هرگونه حرکت غیرعادی، اقدامات اصلاحی سریعاً انجام گیرد.
قیمت و عوامل تعیین‌کننده هزینه سازه نگهبان
هزینه پایدارسازی گود یکی از دغدغه‌های سازندگان است، اما نباید به خاطر کاهش هزینه‌ها، ایمنی را فدا کرد. قیمت نهایی به فاکتورهای زیر بستگی دارد:
عوامل مؤثر بر بودجه‌بندی پروژه:
- عمق گودبرداری: با افزایش عمق، هزینه به صورت تصاعدی بالا می‌رود.
- نوع خاک: خاک‌های سست و دستی نیاز به تقویت و متریال بیشتری دارند.
- قیمت آهن‌آلات: در روش خرپایی، وزن تیرآهن مصرفی پارامتر اصلی قیمت است.
- حساسیت ساختمان همسایه: نیاز به دقت بیشتر و روش‌های گران‌تر مثل انکراژ.
یکی از مزایای روش‌های فولادی این است که در انتهای پروژه، شما می‌توانید آهن‌آلات را دمونتاژ کرده و به عنوان ضایعات با قیمت روز به فروش برسانید که این کار بخشی از هزینه‌های شما را جبران می‌کند.
سازه نگهبان چه تفاوتی با دیوار حائل دارد؟
این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر کاربرد و شرایط اجرا لزوماً یک مفهوم ندارند.
سازه نگهبان معمولاً برای کنترل پایداری گود و جلوگیری از حرکت خاک در زمان اجرای عملیات مورد استفاده قرار می‌گیرد و بسته به پروژه می‌تواند با روش‌های مختلفی اجرا شود.
در مقابل، دیوار حائل یک عضو سازه‌ای برای نگهداری دائمی خاک در اختلاف ترازهاست و بخشی از طراحی نهایی ساختمان یا محوطه محسوب می‌شود.
به همین دلیل نمی‌توان هر دیوار نگهدارنده‌ای را سازه نگهبان نامید. نوع سیستم باید بر اساس هدف پروژه، مدت زمان استفاده و محاسبات مهندسی مشخص شود.
مهم‌ترین عوامل مؤثر بر انتخاب سازه نگهبان چیست؟
انتخاب روش مناسب پایدارسازی باید بر اساس مجموعه‌ای از اطلاعات انجام شود. مهم‌ترین عوامل عبارت‌اند از:
عمق گودبرداری
هرچه عمق گود بیشتر باشد، فشار جانبی خاک و حساسیت عملیات افزایش پیدا می‌کند و معمولاً طراحی سیستم نگهبان نیز پیچیده‌تر می‌شود.
نوع و مشخصات خاک
خاک دستی، خاک رسی، ماسه‌ای، دانه‌ای و خاک‌های متراکم رفتار یکسانی ندارند. به همین دلیل شناخت لایه‌های خاک یکی از مهم‌ترین مراحل پیش از انتخاب روش پایدارسازی است.
وضعیت ساختمان‌های اطراف
فاصله بناهای مجاور، سن ساختمان‌ها، نوع فونداسیون و حساسیت آن‌ها به جابه‌جایی خاک، در تعیین سیستم مناسب نقش مهمی دارند.
سطح آب زیرزمینی
وجود آب در محدوده گود می‌تواند شرایط پایداری را تغییر دهد و در بعضی پروژه‌ها نیاز به تمهیدات ویژه برای کنترل آب و خاک ایجاد کند.
فضای موجود برای اجرای سیستم
در برخی زمین‌ها فضای کافی برای اجرای المان‌های مایل یا سازه‌های داخلی وجود ندارد و همین محدودیت می‌تواند روی انتخاب روش اثر بگذارد.
آیا سازه نگهبان باید قبل از گودبرداری اجرا شود؟
به طور کلی، اجرای عملیات پایدارسازی باید با ترتیب مناسبی نسبت به گودبرداری انجام شود و نمی‌توان بدون برنامه‌ریزی، ابتدا گود را تا تراز نهایی حفاری کرد و سپس به فکر مهاربندی افتاد.
در بسیاری از روش‌ها، خاکبرداری و اجرای المان‌های نگهبان به صورت مرحله‌ای و همزمان پیش می‌روند. این کار باعث می‌شود دیواره گود در هر مرحله تحت کنترل باقی بماند.
ترتیب دقیق عملیات به روش انتخاب‌شده، عمق گود، شرایط خاک و طراحی مهندس پروژه بستگی دارد. هدف اصلی این است که در هیچ مرحله‌ای، دیواره گود بدون سیستم پایدارکننده مناسب رها نشود.
سازه نگهبان خرپایی چگونه اجرا می‌شود؟
روش خرپایی یکی از سیستم‌هایی است که در گودهای شهری مورد استفاده قرار می‌گیرد. در این روش، مجموعه‌ای از اعضای فولادی به شکل خرپا در کنار دیواره گود اجرا می‌شوند و نیروهای واردشده را به بخش‌های پایدارتر منتقل می‌کنند.
یکی از نکات مهم در این سیستم، محل قرارگیری خرپاها و نحوه انتقال نیرو میان اعضای آن‌هاست. فاصله خرپاها نیز نمی‌تواند برای تمام پروژه‌ها یکسان باشد و باید بر اساس شرایط گود تعیین شود.
مزیت مهم این روش، امکان اجرای آن در بسیاری از پروژه‌های شهری بدون اشغال فضای زیر ملک مجاور است؛ با این حال، وجود فضای کافی داخل محدوده پروژه برای نصب اعضای مایل اهمیت دارد.
نیلینگ در سازه نگهبان چه کاربردی دارد؟
در روش نیلینگ خاک، میلگردها یا المان‌های فولادی در داخل توده خاک قرار می‌گیرند تا مقاومت بیشتری در برابر جابه‌جایی ایجاد شود. این سیستم معمولاً در پروژه‌هایی که استفاده بهینه از فضای داخل گود اهمیت دارد، مورد توجه قرار می‌گیرد.
یکی از ویژگی‌های مهم نیلینگ این است که بخش زیادی از سیستم نگهبان در خود توده خاک قرار می‌گیرد و در نتیجه می‌توان فضای مفید بیشتری در داخل گود در اختیار داشت.
البته اجرای نیلینگ نیازمند بررسی دقیق شرایط زمین و امکان اجرای المان‌ها در محدوده اطراف گود است و انتخاب آن باید بر اساس طراحی مهندسی انجام شود.
آیا سازه نگهبان فقط برای گودهای خیلی عمیق است؟
خیر. عمق گود تنها یکی از پارامترهای تصمیم‌گیری است. حتی گودهایی با عمق نسبتاً کم نیز ممکن است در صورت وجود خاک سست، ساختمان فرسوده در مجاورت، بار سنگین نزدیک لبه یا شرایط خاص زمین به پایدارسازی نیاز داشته باشند.
به همین دلیل، پاسخ به این سؤال که سازه نگهبان چیست و چه زمانی باید اجرا شود بدون بررسی شرایط واقعی پروژه کامل نیست.
عامل تعیین‌کننده، میزان خطر و احتمال ناپایداری دیواره‌هاست، نه فقط عدد عمق گودبرداری.
سازه نگهبان در زمین‌های شهری چه اهمیتی دارد؟
گودبرداری در بافت شهری با گودبرداری در زمین‌های باز تفاوت زیادی دارد. در شهر، معمولاً ساختمان‌ها، معابر، لوله‌های آب و فاضلاب، خطوط گاز و سایر تأسیسات در نزدیکی محل پروژه وجود دارند.
هرگونه حرکت جانبی خاک می‌تواند روی این عناصر اثر بگذارد. به همین دلیل طراحی سیستم پایدارسازی باید علاوه بر خود گود، تأثیر آن بر محیط اطراف را نیز در نظر بگیرد.
این موضوع در پروژه‌های گودبرداری در تهران و کرج اهمیت بیشتری پیدا می‌کند؛ زیرا بسیاری از پروژه‌ها در زمین‌هایی با عرض محدود و در مجاورت ساختمان‌های موجود اجرا می‌شوند.
پایش گود پس از اجرای سازه نگهبان
اجرای سیستم نگهبان به معنای پایان کنترل گود نیست. در پروژه‌های حساس، رفتار دیواره‌ها و سازه‌های اطراف باید در طول عملیات پایش شود.
ترک‌های جدید در ساختمان مجاور، تغییر شکل دیواره، جابه‌جایی غیرعادی اجزای نگهبان یا تغییرات محسوس در سطح زمین می‌توانند نشانه‌هایی باشند که نیاز به بررسی فوری دارند.
پایش مستمر به تیم اجرایی اجازه می‌دهد تغییرات احتمالی را زودتر شناسایی کند و در صورت نیاز اقدامات اصلاحی انجام شود.
اشتباهات رایج در اجرای سازه نگهبان
یکی از اشتباهات مهم، اجرای گودبرداری عمیق پیش از تکمیل مراحل پایدارسازی است. این کار می‌تواند خطر ناپایداری جداره‌ها را افزایش دهد.
استفاده از مقاطع فولادی بدون محاسبات، اتصالات ضعیف، فاصله نامناسب اعضای نگهبان، بی‌توجهی به آب زیرزمینی و نبود پایش در طول عملیات نیز از دیگر خطاهایی هستند که می‌توانند ایمنی پروژه را تحت تأثیر قرار دهند.
همچنین انتخاب روش سازه نگهبان صرفاً بر اساس ارزان‌تر بودن، رویکرد مناسبی نیست. سیستم نگهبان باید ابتدا از نظر ایمنی و سازگاری با شرایط زمین تأیید شود و سپس هزینه اجرای آن بررسی گردد.
هزینه اجرای سازه نگهبان چگونه کاهش پیدا می‌کند؟
کاهش هزینه در این بخش بیشتر از آنکه به حذف مصالح مربوط باشد، به طراحی بهینه و انتخاب روش مناسب ارتباط دارد.
مطالعات دقیق زمین، اندازه‌گیری صحیح، انتخاب روش پایدارسازی متناسب با شرایط پروژه، مدیریت مناسب آهن‌آلات و جلوگیری از دوباره‌کاری می‌توانند هزینه‌های اجرایی را کنترل کنند.
برای مثال، انتخاب روشی که برای شرایط پروژه بیش از حد پیچیده باشد، ممکن است هزینه غیرضروری ایجاد کند. از طرف دیگر، استفاده از یک سیستم ضعیف‌تر تنها برای کاهش هزینه اولیه می‌تواند خسارت‌های بسیار سنگین‌تری به پروژه وارد کند.
بنابراین هدف باید رسیدن به تعادل میان ایمنی، عملکرد و هزینه باشد.
سازه نگهبان در پروژه‌های تخریب و نوسازی
در پروژه‌هایی که ابتدا ساختمان قدیمی تخریب و سپس گودبرداری انجام می‌شود، هماهنگی میان مرحله تخریب و اجرای سازه نگهبان اهمیت بسیار زیادی دارد.
پس از تخریب ساختمان، شرایط بارگذاری اطراف زمین تغییر می‌کند و در مرحله گودبرداری نیز وضعیت تکیه‌گاه خاک دستخوش تغییر خواهد شد. بنابراین برنامه‌ریزی این دو عملیات باید هماهنگ باشد.
مجموعه آی تخریب با فعالیت در حوزه تخریب ساختمان و عملیات گودبرداری، می‌تواند فرآیند اجرای پروژه را از مرحله بررسی اولیه تا پایدارسازی و آماده‌سازی گود به صورت یکپارچه مدیریت کند.
از کجا بفهمیم سازه نگهبان مناسب پروژه ماست؟
پاسخ این سؤال تنها با مشاهده زمین یا تخمین عمق گود مشخص نمی‌شود. برای انتخاب سیستم مناسب باید اطلاعاتی مانند گزارش خاک، ابعاد گود، موقعیت ساختمان‌های مجاور، میزان بار اطراف و شرایط آب زیرزمینی در دسترس باشد.
پس از بررسی این اطلاعات، مهندس محاسب و تیم اجرایی می‌توانند روش مناسب را از میان گزینه‌هایی مانند خرپایی، نیلینگ، مهار متقابل یا سایر روش‌های پایدارسازی انتخاب کنند.
به همین دلیل، در یک پروژه حرفه‌ای، طراحی سازه نگهبان پیش از اجرای گودبرداری انجام می‌شود و عملیات طبق نقشه‌های اجرایی پیش می‌رود.
چک‌لیست قبل از اجرای سازه نگهبان
پیش از شروع عملیات، این موارد باید بررسی شوند:
- عمق و ابعاد دقیق گود
- نوع و مشخصات لایه‌های خاک
- وضعیت ساختمان‌های مجاور
- محل تأسیسات زیرزمینی
- سطح آب زیرزمینی
- بارهای موجود در اطراف گود
- روش مناسب پایدارسازی
- نوع و مشخصات مقاطع و اتصالات
- برنامه اجرای مرحله‌ای گودبرداری
- نحوه پایش و کنترل تغییر مکان‌ها
این بررسی‌ها کمک می‌کنند فرآیند گودبرداری با ریسک کمتر و کنترل بیشتری انجام شود.
